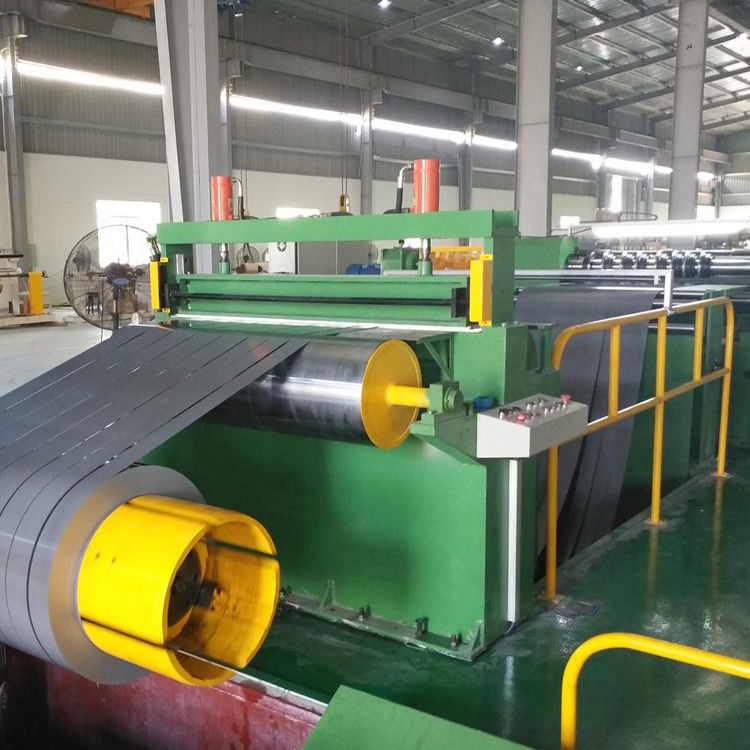

Macchina da taglio automatica per nastri in acciaio al silicio ID 500mm

Macchina da taglio automatica con anima in acciaio al silicio

Descrizione della macchina per il taglio dell'anima ZJX1250

La macchina per il taglio di anime ZJX1250 è una macchina per il taglio di nastri professionale per il taglio di bobine di acciaio al silicio per realizzare nastri di diversa larghezza.Queste strisce possono essere tagliate per realizzare le gambe esterne, le gambe centrali e il giogo VN del nucleo del trasformatore.La velocità di taglio della macchina per il taglio dell'anima può essere regolata.Sei set di taglierine sono configurati per la taglierina, che può realizzare cinque strisce contemporaneamente.Tuttavia, le taglierine possono essere aggiunte come richiesto per realizzare più strisce contemporaneamente.Con il PLC basato sul sistema di controllo, la macchina per il taglio dell'anima può essere azionata facilmente.

PrestoDetails della macchina da taglio per anime ZJX1250

• Gamma di espansione dell'aspo Ø470 ~ 520mm
• Larghezza foglio 500 ~ 1250 mm
• Spessore lamiera 0,15 ~ 0,6 mm
• 6 set di frese
• Velocità di alimentazione 120 m/min
• Potenza motore 46kw

PrincipaleCcomponentidella macchina di taglio del nucleo ZJX1250

1. Carrello per carico e scarico materiale

2. Aspo svolgitore

3. Ricevitore materiale

4. Dispositivo di guida mobile

5. Dispositivo di taglio

6. Avvolgitore

7. Stazione idraulica e sistema pneumatico

8. Quadro elettrico e console

PrincipalePparametridella macchina di taglio del nucleo ZJX1250

Di seguito sono riportate le specifiche standard tipiche della macchina per il taglio delle anime ZJX1250, tuttavia, la macchina per il taglio delle anime può anche essere prodotta come richiesto.

Fig 1: Vista frontale della taglia anime ZJX1250


Fig 2: Avvolgitore della macchina taglia anime ZJX1250
