Il serbatoio dell'olio automatico del trasformatore ha ondulato l'aletta che forma le alette/min della macchina 4

Serbatoio di olio del trasformatore automatico cpinna rugosaformazionemacchine

Descrizione della macchina per la trasformazione delle pinne ondulate BWX1600-400

La macchina per la fabbricazione di pinne ondulate è composta da un'unità di formazione delle pinne, un'unità di saldatura delle pinne, un decoller e un raffreddatore dell'olio.La macchina per la formazione di pinne ondulate è appositamente progettata per piegare la piastra d'acciaio per produrre pinne ondulateLa macchina può piegare la piastra tra le pinne o alla fine della piastra, il che consente di risparmiare tempo di montaggio e saldatura del serbatoio ondulato, riducendo nel frattempo il rischio di perdite.

Componenti principali di pinne ondulatemodulomacchine BWX1600-400

• Discoiler
• Unità di formazione delle pinne
• Unità di saldatura a pinne
• Frigorifero ad olio

Principaleparametri delle pinne ondulatemoduloper la macchina BWX1600-400:

1Larghezza della bobina di acciaio grezzo: 300-1600 mm
2. spessore di acciaio 0,5 ~ 1,75 mm
3. altezza pinna 100-400 mm
4Distanza delle pinne: 45-80 mm
5. decollatore: espansione meccanica, capacità 5 tonnellate
6. stazione idraulica, 35-30MPA
7Sistema di controllo PLC

8. velocità di lavoro: 3 ~ 4 pinne/min

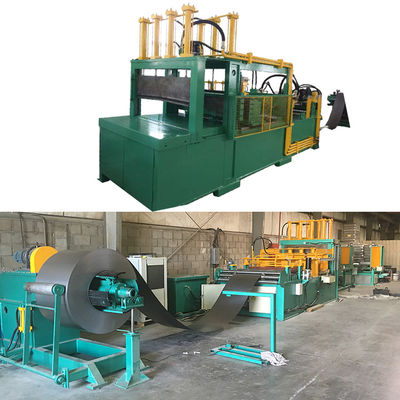

Fig. 1:Unità di modellazione della macchina per la formazione di pinne ondulate BWX1600-400

Fig. 2: La saldatrice a pinne ondulate BWX1600-400
