Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | macchina per il taglio dell'anima del trasformatore | Funzione: | taglio dell'acciaio al silicio |
|---|---|---|---|
| Trattamento: | due taglio due punzonatura | Spessore della lamiera: | 0,23 ~ 0.35mm |
| Foro di perforazione: | Φ10 ~ 24 mm | Velocità di alimentazione: | 120 m/min |
| COLORE: | Opzionale | Garanzia: | 12 mesi |
| Evidenziare: | tagliatrice del centro del trasformatore 120m/min,Tagliatrice del centro del trasformatore,taglierina automatica del centro 120m/min |
||
Acciaio al silicio automaticoMacchina per il taglio del nucleo del trasformatore due taglio due foratura
Descrizione della macchina di taglio del nucleo del trasformatore HJX600-LL
La macchina di taglio automatico del nucleo del trasformatore HJX600-LL è un tipo di macchina di taglio dell'acciaio al silicio a doppio taglio e doppio foraggio.La macchina di taglio del nucleo del trasformatore può essere utilizzata per tagliare e perforare il foglio del nucleo del ferro per fare una cucitura completamente inclinata, foglio di laminazione del nucleo di ferro del trasformatore a cucitura inclina e a cucitura retta, utilizzabile nei trasformatori di piccole e medie dimensioni.
Dettagli rapidi della macchina di taglio del nucleo del trasformatore
1.decoiler a un'estremità (espansione idraulica serrata, inversione elettrica)
2. Dispositivo di alimentazione inclinato
3. alimentatore (azionato da servomotore, dispositivo di misura della lunghezza)
4Unità di punzione
5.Unità di taglio
6. Piattaforma di uscita
7. Depilazioni e macchine di smistamento
8. macchina di cattura del materiale
9Sistema di regolazione della larghezza dell'intera linea
10Sistema pneumatico
TecnicopArametridi macchine per il taglio di nuclei di trasformatori
Le specifiche standard tipiche della macchina di taglio del nucleo del trasformatore HJX600-LL sono riportate di seguito, tuttavia possono essere modificate su richiesta.
| Tolleranza di larghezza del materiale di rotolamento: | ≤ ± 0,1 mm |
| Lunghezza della fessura del materiale di rotolamento: | ≤ 0,03 mm |
| Tolleranza di grado S del materiale di rotolamento: | con una lunghezza di 1000 mm o inferiore a 0,1 mm |
| Grado d'onda del materiale di rotolamento: | ≤ 15 mm/1000 mm (spessore superiore a 1000 mm, altezza inferiore a 15 mm) |
| Spessore della lamiera: | 0.23 ∙ 0,35 mm |
| Larghezza del foglio: | 60 ‰ 600 mm |
| Lunghezza del foglio: | 350 ̊9999 mm |
| Punch Hole Dia. | Φ 10 mm 24 mm |
| Posizione del buco di perforatura: | può essere bidirezionale spostato lungo la linea centrale |
| Perforazione eccentricità V-notch ((lungo il centro del foglio): | ± 30 mm |
| velocità di alimentazione: | 0 ‰ 200 m/min |
| Potenza: | 18 kW |

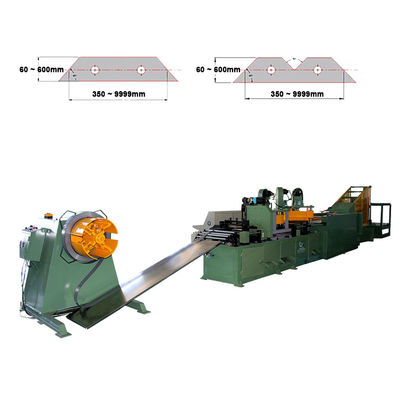

Figura 1: Vista completa della macchina di taglio del nucleo del trasformatore HJX600-LL
Figura 2: Vista laterale della macchina di taglio del nucleo del trasformatore HJX600-LL
