Piano trasversale della bobinatrice della bobina del trasformatore di lunghezza 1200mm intorno all'argano del cavo

Piano trasversale di lunghezza 1200mm intorno alla bobinatrice della bobina del trasformatore dell'argano del cavo

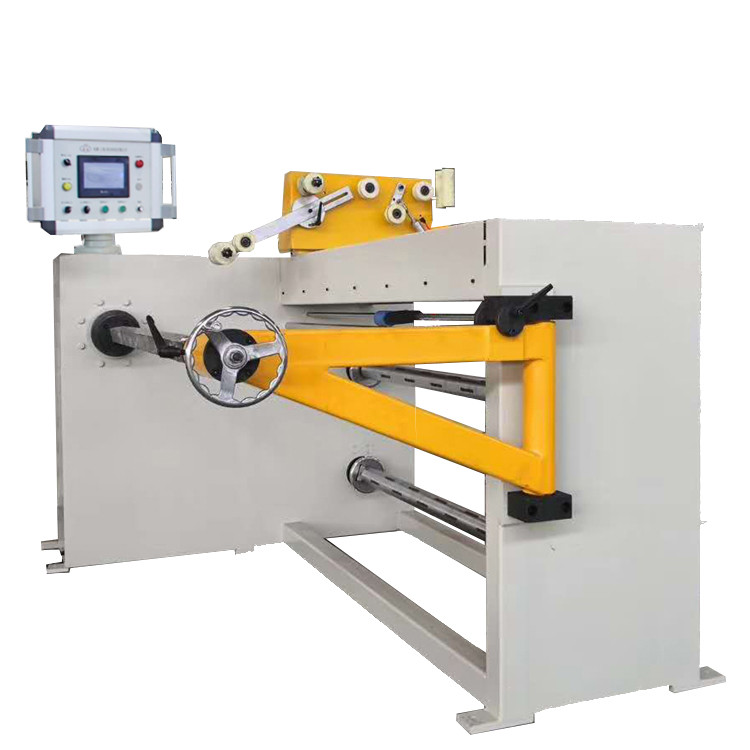

Descrizione della bobinatrice ZPX1200 della bobina del trasformatore

La bobinatrice ZPX1200 della bobina del trasformatore è una delle bobinatrici resistenti della bobina del trasformatore. La bobinatrice della bobina del trasformatore può essere utilizzata per avvolgere il tipo bobina dell'olio del trasformatore con altezza massima 1200mm. La bobinatrice della bobina del trasformatore è fornita di una guida di cavo per porre il cavo. Il servomotore è utilizzato per determinare la guida di cavo, che garantisce la precisione e l'affidabilità. La bobinatrice della bobina del trasformatore caratterizza avviarsi lento, andamento privo d'intoppi, alta automazione, funzioni complete e forte forza motrice, ecc.

Componenti principali della bobinatrice della bobina del trasformatore

1. Struttura principale

2. Unità d'avvolgimento

3. Deposizione delle uova automatica del cavo

4. Decoiler dell'isolamento

5. Sistema di controllo elettronico

6. Sistema pneumatico

Parametri tecnici della bobinatrice della bobina del trasformatore

Le specifiche standard tipiche della bobinatrice ZPX1200 della bobina del trasformatore sono indicate sotto, tuttavia questi possono essere modificati facilmente come richiesto.

Altezza concentrare: 900mm

Lunghezza dell'asse: 1500mm

Max. Winding Width: 1200mm

Energia eolica: 5.5Kw

Velocità di avvolgimento: 0-80 giri/min.

Regolamento di velocità: Frequenza variabile e regolamento stepless di velocità

Dimensione del cavo piano di massimo: 5X12mm

Diametro di cavo rotondo: 0,3 - 5.0mm

Coil OD di Max. Finished.: 800mm

Capacità di carico di massimo: 700kg

Cavo automatico che pone funzione: Passo sparso minimo 0.01mm

Conteggio del modo: cifra 5 che conta,

Max. Numbers del preregolamento di giri: 9999,9

Conteggio della gamma di giro: 0 - 9999,9
