Macchina di avvolgimento automatico di fogli di alluminio e di rame con conduttore
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | macchine per avvolgimento di fogli | Funzione: | conduttore di bobinatura a foglio |
|---|---|---|---|
| Spessore del foglio: | 0,2 ~ 3.0mm | Decoiler della stagnola: | 1 set |
| saldatura: | saldatura a freddo | Motore: | 5.5kw |
| Colore della macchina: | come richiesto | Tempo di garanzia: | 12 mesi |
Macchina di avvolgimento automatico di fogli di alluminio e di rame con conduttore
Descrizionedi una lunghezza non superiore a 50 mm,
La macchina di avvolgimento automatico di fogli di rame BRJ200 è un avvolgitore professionale di fogli di rame per avvolgere bobine di trasformatori e altri prodotti simili.Questo tipo di macchina di avvolgimento del foglio è fornito con un decoiler di foglioCon due decollatori di carta isolante, la macchina di avvolgimento di fogli di rame può avvolgere uno o due strati di carta isolante contemporaneamente.di larghezza uguale o superiore a 50 mm, la macchina di avvolgimento della lamina di rame può saldare la barra di bus e la lamina insieme.La macchina di avvolgimento del foglio è dotata di sistema di controllo PLC. Con HMI, la macchina di avvolgimento di fogli di rame può essere utilizzata facilmente.
Principalecopponentidi una lunghezza non superiore a 50 mm,
1- Quadro principale.
2. Decoiler del conduttore di foglio
3. Roller
4. Unità di avvolgimento
5. Decoiler di isolamento
6Sensore fotoelettrico
7Unità di saldatura a pressione a freddo
8Unità pneumatica
TecnicopArametridi una lunghezza non superiore a 50 mm,
Le specifiche standard tipiche della macchina di avvolgimento di fogli di rame BRJ200 sono illustrate di seguito e la macchina di avvolgimento di fogli di rame può anche essere prodotta su richiesta.
| Larghezza massima del foglio: | 200 mm |
| OD in bobina finita (escl. barra di bus ): | Ø 600 mm |
| OD di bobina finita (compresa la barra del bus ): | Ø 700 mm |
| Forma della bobina finita: | Cerchio, ovale e rettangolo ecc. |
| Materiale conduttore: | Strisce di rame o di alluminio |
| Spessore del foglio: | 0.2 ~ 2.0 mm |
| Spessore del foglio: | 0.3 ~ 3,0 mm |
| Identificativo del materiale del foglio: | Ø 500 mm |
| Materiale di foglio OD.: | Ø 1000 mm, massimo |
| Numero del decollatore di foglio: | 1 pezzo |
| Lunghezza del decollatore: | 250 mm |
| Distanza di espansione del decollatore: | Ø 420 ~ 520 mm |
| Peso massimo della bobina: | 750 kg |
| Modalità di rettifica: | Sensori fotoelettrici |
| Numero del decollatore di carta isolante: | 1 set |
| Copertina di carta isolante OD.: | Ø 400 mm, massimo |
| Identificativo della bobina di carta isolante: | Ø 76 mm |
| Larghezza della spirale di isolamento | 250 mm |
| Fabbricazione in cui il materiale è utilizzato per la fabbricazione di materiali di fabbricazione | Espandibile (azione pneumatica di apertura/chiusura) |
| velocità di avvolgimento: | 0 ~ 60 giri al minuto |
| Potenza di avvolgimento del servomotore: | 5.5kw |
| Dispositivo di saldatura: | Saldatura a freddo |
| Sistema di controllo: | PLC |
| Interfaccia operativa: | Dispositivo touch |

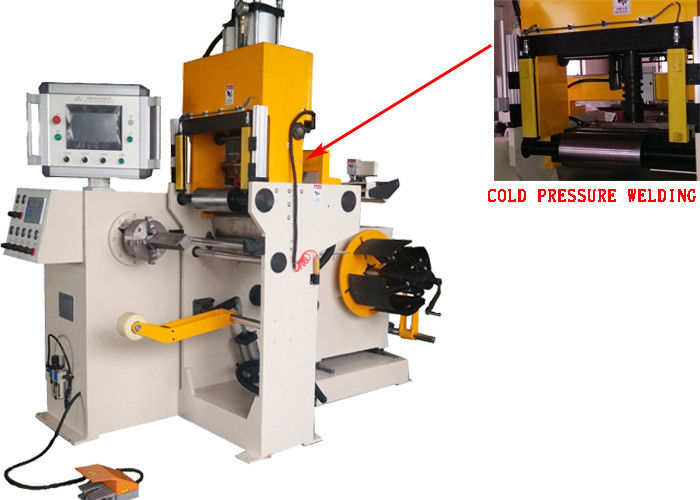

Figura 1: Vista completa della macchina di avvolgimento di fogli di rame BRJ200
Figura 2: Vista posteriore della macchina di avvolgimento di fogli di rame BRJ200
